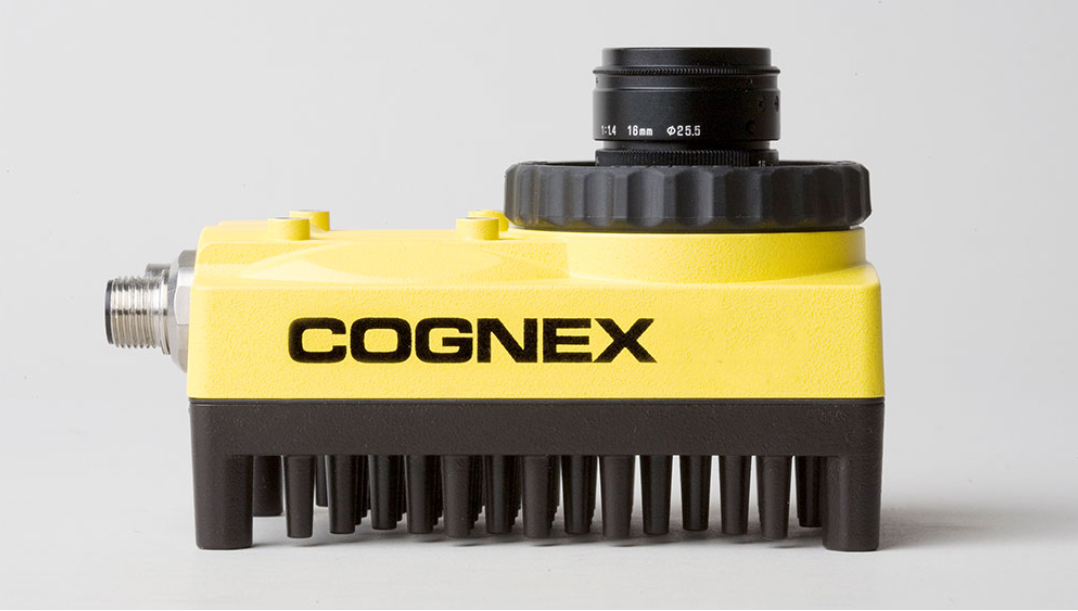

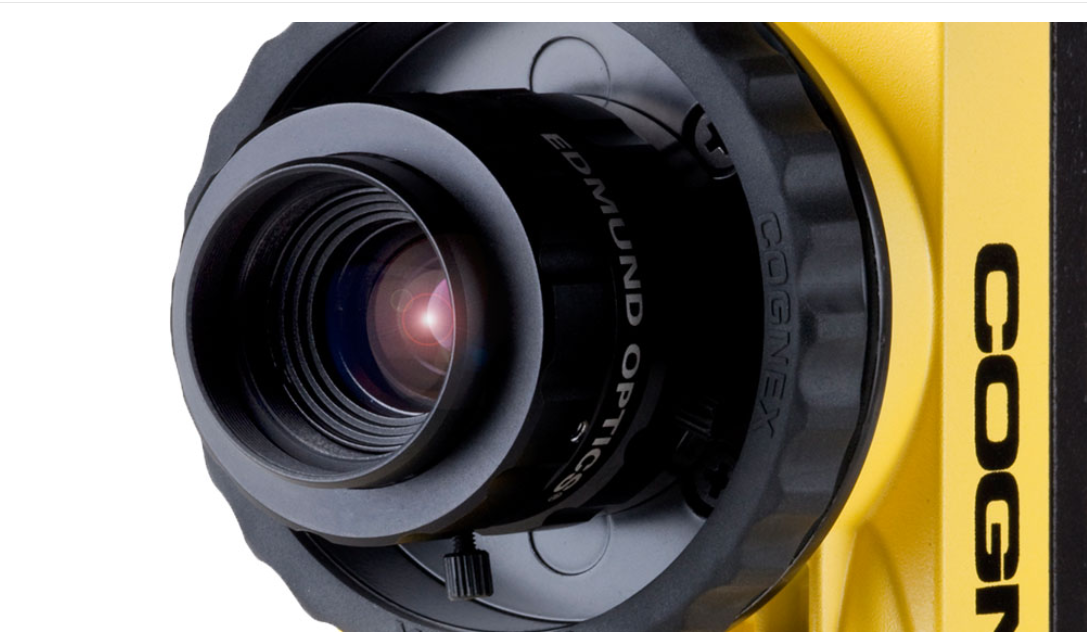

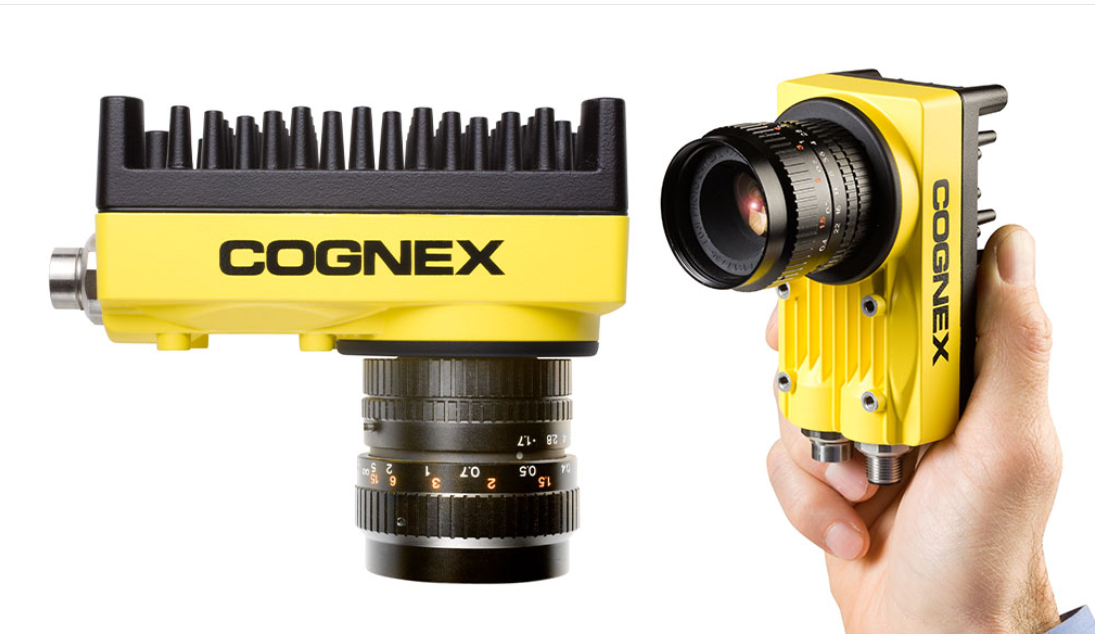

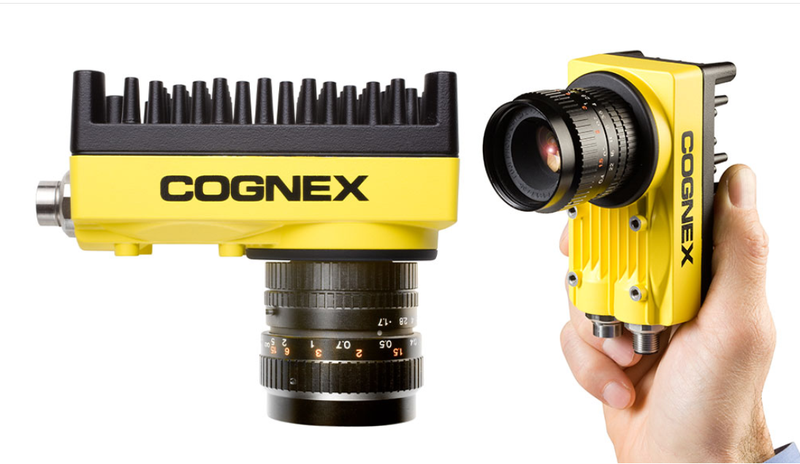

COGNEX 康耐视 In-Sight 5705 和 5705C 彩色和单色视觉系统功能


质保： 1年
规格： IN-SIGHT 5600/5705
品牌： COGNEX 康耐视
分类： 条码打印设备
价格：
￥****
型号： IN-SIGHT 5600/5705
产品详情

IN-SIGHT 5600/5705 系列功能

高性能彩色实时扫描和单色视觉系统


  • 功能

In-Sight 5705 和 5705C 彩色和单色视觉系统功能

In-Sight 5705 系列具有的高性能和高分辨率使其成为较快的五百万像素独立视觉系统。In-Sight 5705 彩色系列的推出更使其成为率先一款独立的五百万像素彩色视觉系统！两种系统均支持千兆以太网和全新快速 PatMax® Redline™ 工具。

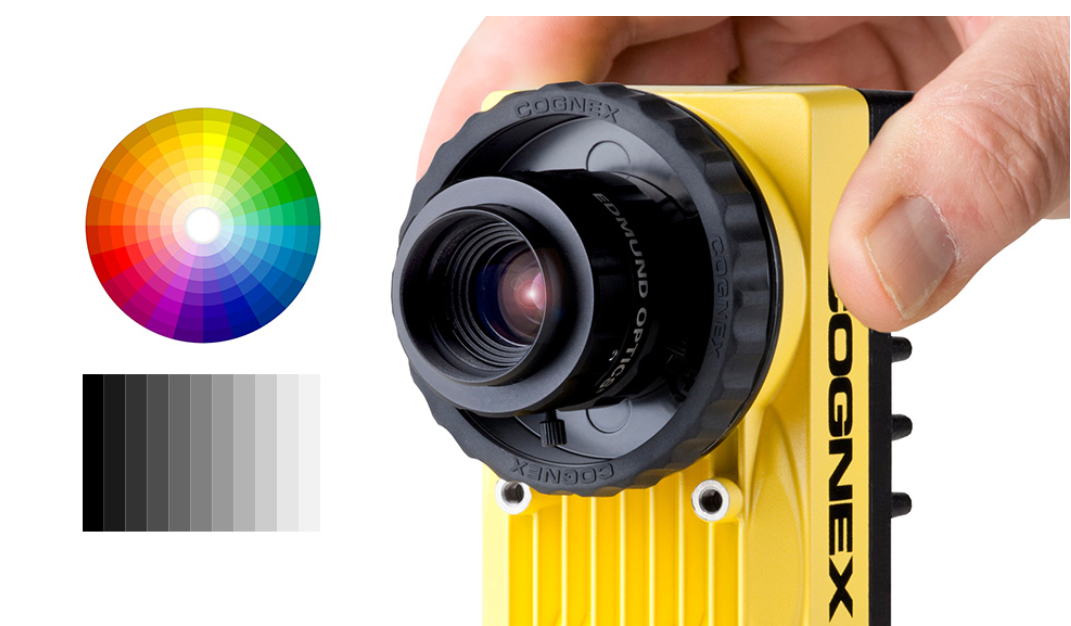

In-Sight 5705C：真正24 位色彩处理功能

真正的色彩过滤以及简单易用的色彩识别和色彩提取工具使色彩检测工作比以往更为方便、快捷。使用这些工具设置和执行色彩检测时，只需选择某一彩色区域，然后进行色彩培训即可。

用户无需理解 R-G-B 值或其他复杂的机器视觉概念。除灰阶过滤功能外，In-Sight 5705C 还提供彩色图像过滤功能，并可以使用色彩库培训多种彩色模式，以识别目标工件的颜色。

In-Sight 5705 配备更快速的图像过滤器

In-Sight 5705 系列的全图像执行速度得到大幅提升 - 运行密闭式过滤器和边缘幅度过滤器的速度比二百万像素系统快七倍。实际操作过程中，大约快上半秒多钟。此速度的大幅提升缩短了周期时间，从而有更多时间可以用于运行其他更为详细的检测。

卓越的性能和可靠性

每种 In-Sight 5600 和 5705 视觉系统型号都能提供佳的性能。大部分型号都通过简单易用的 In-Sight Explorer 软件配备完整、成熟的康耐视视觉工具库。

易于部署和维护

配备 In-Sight EasyBuilder® 配置软件后，即使是没有视觉经验的用户也能轻松使用此功能强大的视觉工具。有了 In-Sight 视觉系统，即可使用该工具保证您的生产线按计划全速运转。

  • 脚本编写功能

  • TestRun 系统验证

  • Cognex Connect 通信协议套件

In-Sight 5600 和 5705 系列工业视觉系统型号

In-Sight 5100
功能级型号

5705C 是全球唯一一款独立的五百万像素的彩色视觉系统。该系统配有先进的彩色工具和 24 位彩色图像过滤器，即使是在最具挑战的彩色机器视觉应用中，仍然能够简化其操作。

In-Sight 5600 和 5705 系列型号概览

In-Sight 5100
In-Sight 5705

In-Sight 5705 系列具有的高性能和高分辨率使其成为全球最快的五百万像素独立视觉系统。In-Sight 5705 彩色系列的推出更使其成为全球唯一一款独立的五百万像素彩色视觉系统！两种系统均支持千兆以太网和全新快速 PatMax Redline 工具。

In-Sight 5600
标准分辨率应用

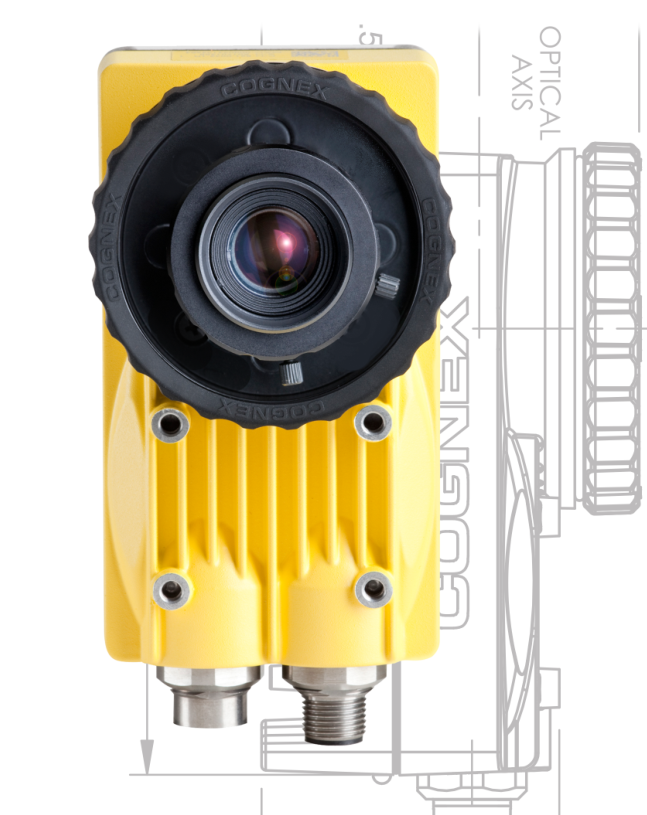

In-Sight 5000 系列型号采用耐用的压铸铝外壳、封装的 M12 连接器以及一个镜头保护盖，可提供各种不同的性能选择，并均可达到 IP67 (NEMA 6) 防护等级。

型号：5600

In-Sight 5600
高分辨率应用

当需要检测大型工件上是否存在小缺陷或检测对大型工件的测量是否精确时，使用高分辨率型号可以获得更高的准确度。提供五百万像素系统。

In-Sight 5600
线扫描应用

In-Sight 线扫描视觉系统可在产品通过系统时逐行构建图像。这种获取图像的方法适用于检查柱形物体和检查腹板上工件之类的应用。

型号：5604、5614

In-Sight 5600
条码读取和字符识别应用

这些 ID 型号为读取和验证一维码和二维码 (IDMax 和 2DMax+) ，以及人类可读文本 (OCRMax) 提供了无与伦比的识别软件工具。

型号：5610、

In-Sight 5600 series model specifications

ModelSpeedImage Capture RateResolutionUser InterfaceVision Tools
In-Sight 560420x44k lines1K line scanEx EbE X I P
In-Sight 560320x141600 x 1200Eb ExE X I P
In-Sight 560020x60640 x 480Eb ExE X I P
ID ONLY MODELS
In-Sight 561420x44k lines1K line scanEx EbI
In-Sight 561020x60640 x 480Eb ExI
In-Sight 561320x141600 x 1200Ex EbI
Notes:

  1. User Interface:
    Ex:  In-Sight Explorer spreadsheet programming environment
    Eb:  EasyBuilder interface

  2. Supported Tools:
    C:  Color model available (color tool sets vary).
    E:  Essential Tool Set includes: blob, edge, curve and line finding, histogram and geometry tools, image filters, pattern matching, and standard calibration.
    X:  Extended Tool Set includes: non-linear calibration and caliper tool. PatMax® option available.
    P:  PatMax available.
    I:  ID Tool Set includes: 1-D/2-D barcode reading and verification, text reading and verification (OCR/OCV) and image filters.

Specifications 5705 and 5705C


57055705C
GUI InterfaceSpreadsheet and EasyBuilder
Minimum Firmware RequirementIn-Sight Explorer 5.1.0
Frames Per Second16 full frames per second14 full frames per second
Image Processing Memory512MB SDRAM
Sensor Type2/3-inch CCD, global shutter
Maximum Resolution (pixels)2448 x 2048
Frames Per Second16 full frames per second    14 full frames per second
Lens TypeC-Mount
Discrete Inputs1 opto-isolated, acquisition trigger input. Additional inputs available using a compatible I/O module. Unlimited inputs when using an Ethernet I/O system
Discrete Outputs2 built-in, high-speed outputs. Additional outputs available using a compatible I/O module. Unlimited outputs when using an Ethernet I/O system
Status LEDsPower, Network Status, Network Traffic, 2 user configurable
Network Communication1 Ethernet port, 10/100/1000 BaseT with auto MDIX. IEEE 802.3 TCP/IP protocol
Serial CommunicationRS-232C
Ethernet ProtocolsEtherNet/IP; PROFINET; Modbus/TCP; Melsec; TCP/IP; SMTP; FTP
Power Consumption24VDC ±10%, 600mA maximum
MaterialDie-cast aluminum housing
Dimensions134.4mm (5.29in) x 124.1mm (4.88in) x 61.4mm (2.42in) with lens cover installed
Connector typeM12 Ethernet, M12 Power/IO
IP RatingIP 67 with lens cover on

5613、5614、5715


系统验证

TestRun 验证能使您自动调整、测试和验证检测系统。

  • TestRun 验证技术说明

内置通信

Cognex Connect™ 套件可为工厂网络上任何 PLC、机器人和 HMI 提供最广泛的界面直接到界面的内置通信协议。

  • 连接技术说明

In-Sight Explorer EasyBuilder 界面
